PSM® 900 Sistema de monitorización personal
El sistema inalámbrico de monitorización personal PSM® 900 ofrece una calidad de audio excelente y un rendimiento de RF fiable para responder a las necesidades de diversas aplicaciones de audio profesional.
El Sistema de monitoreo personal inalámbrico PSM® 900 de Shure ofrece una inigualable combinación de calidad superior de audio, desempeño sólido de RF y características importantes para las aplicaciones profesionales más demandantes. La compresión patentada de referencia al audio y la tecnología de procesamiento de señal digital ofrecen excelente separación estéreo y claridad de audio. La excepcional respuesta lineal del transmisor reduce en gran medida la intermodulación de frecuencia, permitiendo más canales por banda de frecuencia. La tecnología patentada CueMode permite al ingeniero de sonido controlar las diferentes mezclas con tan solo pulsar un botón.
Características
Calidad sonora inigualada
Los receptores de cuerpo con tecnología avanzada de procesamiento de señal digital ofrecen más espacio, mejor separación estereofónica y mayor fidelidad de audio.
La compresión patentada de referencia al audio ofrece sonido natural y transparente.
Disponible con los auriculares aislantes de sonido SE425 Sound Isolating™ de Shure, los cuales tienen dos micro parlantes de alta definición para un sonido preciso y balanceado.
Rendimiento de RF robusto
Los receptores portátiles P9RA+ ofrecen mejor recepción de señal y mejor rango.
Filtro avanzado de RF que reduce significativamente las interferencias de RF dejando una señal más limpia con menos pérdidas y menos artefactos audibles.
La excepcional respuesta lineal del transmisor reduce la intermodulación de frecuencia, permitiendo más de 20 canales compatibles por banda de frecuencia.
El control de ganancia de RF automático impide las distorsiones de señal debido a la sobrecarga de RF antes de que afecte su desempeño.
Configuración y características
La característica CueMode permite el monitoreo de las distintas mezclas y el almacenamiento de hasta 20 canales separados en una unidad de cuerpo para consulta rápida y fácil.
El interruptor de RF en el panel delantero habilita o inhabilita la transmisión de RF durante la preparación.
Escaneo y sincronización escanea el ambiente de radiofrecuencia con la unidad de cuerpo y asigna un grupo identificado y un canal a su sistema por medio del enlace inalámbrico IR.
La tecnología MixMode® le permite al usuario de la unidad portátil combinar dos canales de audio separados para escuchar simultáneamente en ambos oídos o puede transmitir dos entradas de programa IFB independientes. El control de equilibrio en la unidad portátil ajusta los niveles relativos para cada señal de audio.
Un ecualizador paramétrico de cuatro bandas le ofrece al usuario la opción de ajustar las frecuencias para obtener un sonido completamente personalizado.
Componentes

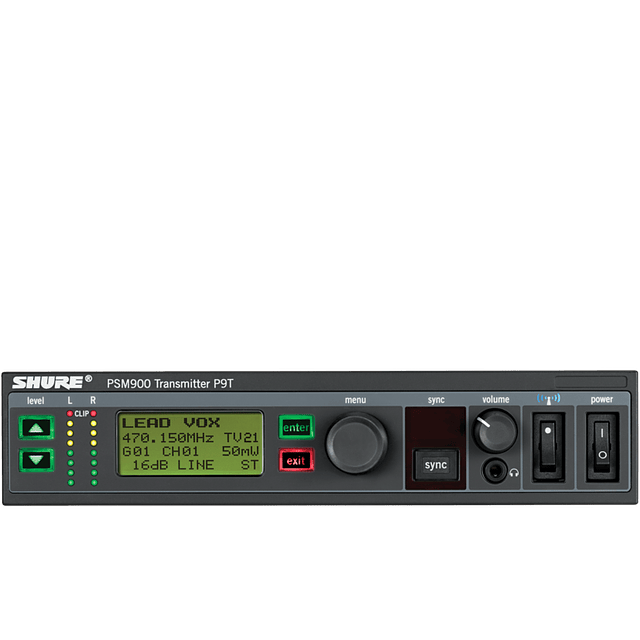

P9T: Transmisor de unidad de rack
P9RA+: Receptor portátil (Bodypack)
PS43: Fuente de alimentación
Defensas protectoras con 8 tornillos
Accesorios para montaje en rack
① Orejeta para rack corta
② Orejeta para rack larga
③ Barra de enlace para montaje junto con otra unidad similar de montaje en rack
④ 2 tapones para agujeros de antena
⑤ 8 tornillos para orejeta de rack
⑥ 4 tornillos para montaje en rack con arandelas
⑦ Cables de extensión y conectores para montaje delantero de las antenas
Especificaciones
PSM 900
Gama de portadoras de RF
470–952 MHz
Frecuencias compatibles
Por banda
20
Ancho de banda de sintonía
36–40 MHz
Alcance
depende de las condiciones ambientales
90 m ( 300 pies)
Separación estereofónica
60 dB
Respuesta de audiofrecuencia
35 Hz–15 kHz (±1 dB)
Relación de señal a ruido
Ponderación A
90 dB (típico)
Distorsión armónica total
ref. desviación de ±34 kHz a 1 kHz
<0.8% (típico)
Compresión/expansión
Compresor/expansor con referencia de audio Shure patentado
Rechazo de señales espurias
ref. 12 dB SINAD
>80 dB (típico)
Estabilidad de la frecuencia
±2,5 ppm
Tono piloto MPX
19 kHz (±0,3 kHz)
Modulación
FM*, Estereofónica MPX
Temperatura de funcionamiento
-18°C a +57°C
P9T
Potencia RF de salida
seleccionable: 10, 50, 100 mW (+20 dBm)
Impedancia de salida RF
50 Ω (típico)
Peso neto
850 g
Dimensiones
42 x 197 x 177 mm, Al x an x pr
Requisitos de alimentación
15VCC, 415 mA, típico
Entrada de audio
Tipo de conector
Combinación de XLR y TRS de 6,35 mm (1/4 pulg)
Polaridad
XLR
Sin inversión (la clavija 2 es positiva con respecto a la clavija 3)
TRS de 6,35 mm (1/4 pulg)
La punta es positiva respecto al anillo
Configuración
Electrónicamente equilibrada
Impedancia
70,2 kΩ (real)
Nivel nominal de entrada
conmutable: +4 dBu, –10 dBV
Nivel máximo de entrada
+4 dBu
+29,2 dBu
-10 dBV
+12,2 dBu
Designación de clavijas
XLR
1=tierra, 2=señal, 3=retorno
TRS de 6,35 mm (1/4 pulg)
Punta=señal, anillo=retorno, manguito=tierra
Protección de fuente de alimentación phantom
Hasta 60 VCC
Salida de audio
Tipo de conector
TRS de 6,35 mm (1/4 pulg)
Configuración
Electrónicamente equilibrada
Impedancia
Conectada directamente a las entradas
P9RA+
Filtrado de RF de entrada
–3 dB a 30,5 MHz desde la frecuencia central de cada banda
Control de ganancia de RF activo
31 dB
Sensibilidad de RF
a 20 dB SINAD
2,2 µV
Rechazo de imágenes
>90 dB
Rechazo de canal adyacente
>70 dB
Latencia
0,37ms
Umbral de silenciamiento
22 dB
SINAD (±3 dB)
Atenuación de intermodulación
>70 dB
Bloqueo
>80 dB
Potencia de salida de audio
1kHz a 1% de distorsión, potencia máxima, a 16Ω
100 mW (por salida)
Paramétrico de 4 bandas Ecualizador
9,5 Ω
